網頁設計中柵格系統的美學

柵格系統應用于設計領域已經至少50年了。柵格化讓眼睛瀏覽信息更加愉悅。從報紙、雜志，到手機界面，柵格系統全面滲透到各種信息傳達的界面當中。我們從一個故事開始網頁設計中柵格系統的美學吧！

之前圖趣給大家分享過網頁設計中運用黃金分割 http://irelandcustomcontracting.com/article/tgzx_823_1033.html。

柵格系統的誕生

1692年，新登基的法國國王路易十四感到法國的印刷水平強差人意，因此命令成立一個管理印刷的皇家特別委員會。他們的首要任務是設計出科學的、合理的，重視功能性的新字體。

委員會由數學家尼古拉斯加宗（Nicolas Jaugeon）擔任領導，他們以羅馬體為基礎，采用方格為設計依據，每個字體方格分為64個基本方各單位，每個方各單位再分成36個小格，這樣，一個印刷版面就有2304個小格組成，在這個嚴謹?shù)膸缀尉W(wǎng)格網絡中設計字體的形狀，版面的編排，試驗傳達功能的效能，這是是世界上最早對字體和版面進行科學實驗的活動，也是柵格系統最早的雛形。

960柵格化系統

960柵格化系統是由Nathan Smith創造的，具體來講，就是基于960像素寬度，通過劃分具有規律的分割，來提高網頁開發效率。

960柵格化系統系統（或者說適應型css構架）早期主要用來進行快速原型制作，減少重復單調的工作，但是目前，它在網頁設計開發項目中開始扮演非常重要的角色了。它將為你的設計提供一個堅實的坐標基礎。

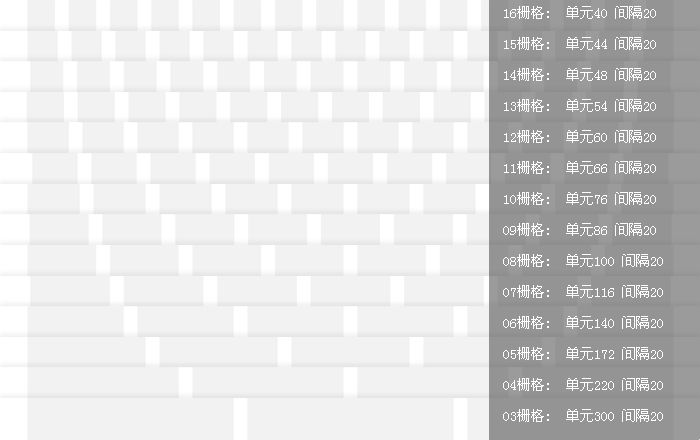

最初有兩種變形：12柵格 和 16柵格。它們互補保證了系統的融通性。后來產生了更多的衍生。下圖展示了16柵格到3柵格的案例。BBC和yahoo的門戶網站就采用了柵格化體系，從而非常好的規范了網站的信息布局和疏密程度。

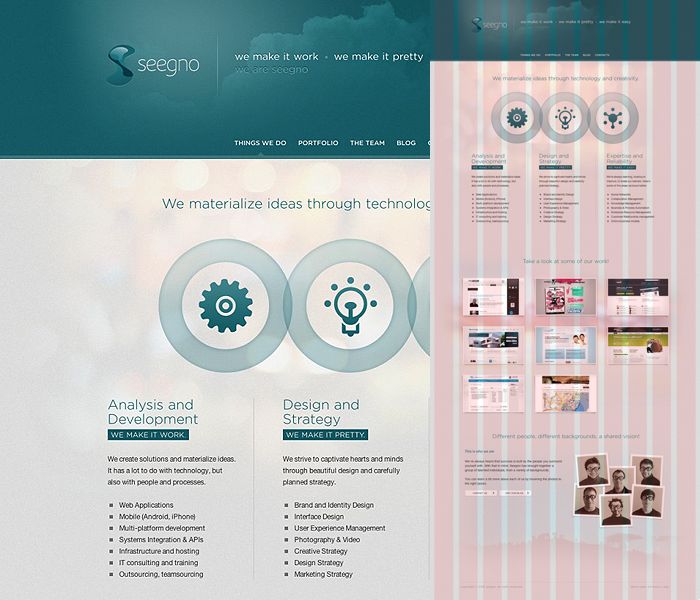

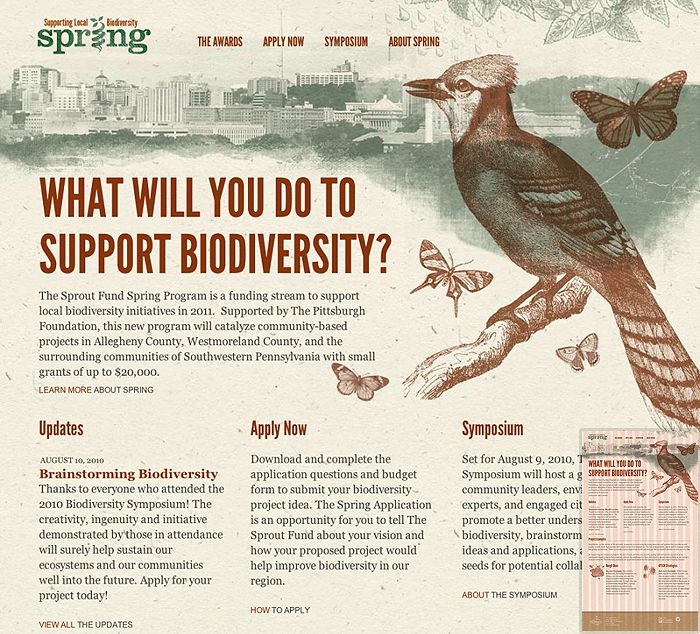

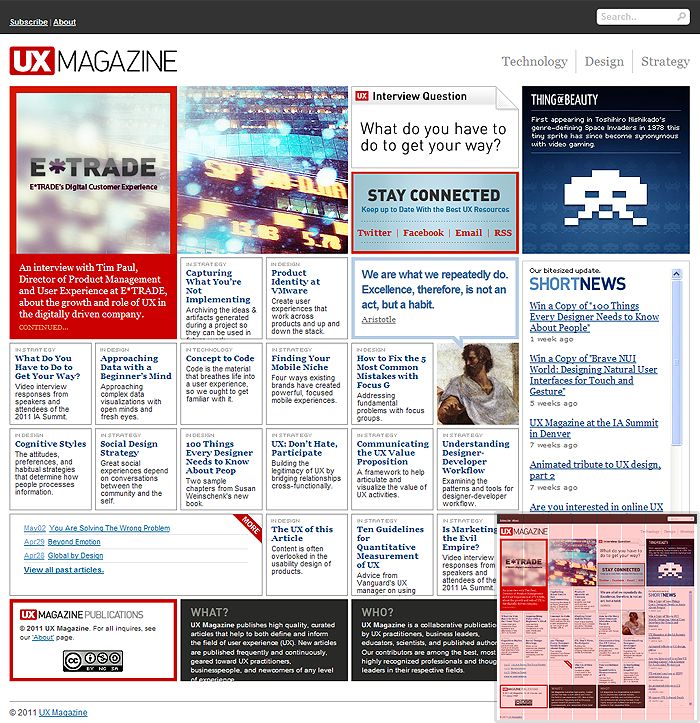

一些個人站點或者產品展示站點使用柵格化后更加大氣，視覺感受更加寬廣。下面是一些網站的例子：

柵格系統指導頁面的布局和留白，而不影響站點的個性化需求。可以說頁面布局就好比計劃，它能夠事先勾勒出網站的氣質。針對網站內容的容量選擇合理的柵格方式。這里不深入闡述如何使用柵格系統設計網站，如果需要可以另起一篇文章。

隨著大尺寸屏幕的出現和普及，很多網站開始走寬屏路線，但是這并不影響柵格系統的存在，相反，柵格系統已經成了多媒體信息排版的基礎。而在移動端，隨著flipbord應用程序的出現，借鑒雜志排版效果的信息呈現方式逐漸成為PAD上內容應用的主流形式。其中3×4網格的應用最為廣泛。

3×4網格的變化

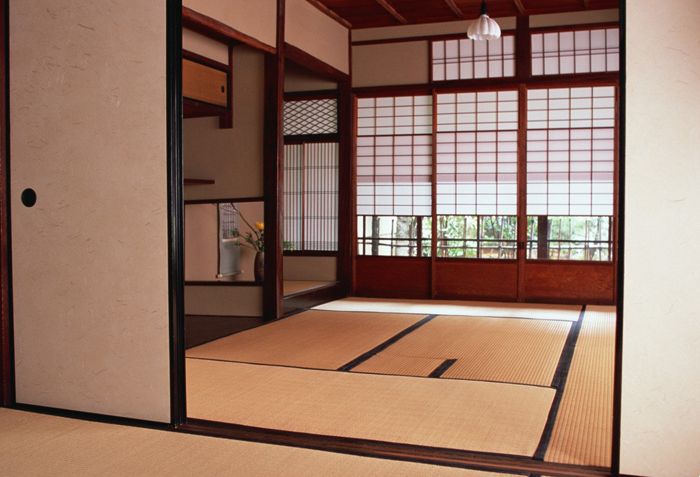

早在1300多年前，Bill Drenttel 和 Jessica Helfand就將這種分割布局關系用在日本建筑領域的榻榻米中。（榻榻米，舊稱“疊席”，源于古代中國，是房間里供人坐或臥的一種家俱。傳至日本后演變成為其傳統房間“和室”內鋪設地板的材料，成為日本家庭用于睡覺的地方，即日本人的床。http://baike.baidu.com/view/286931.htm）

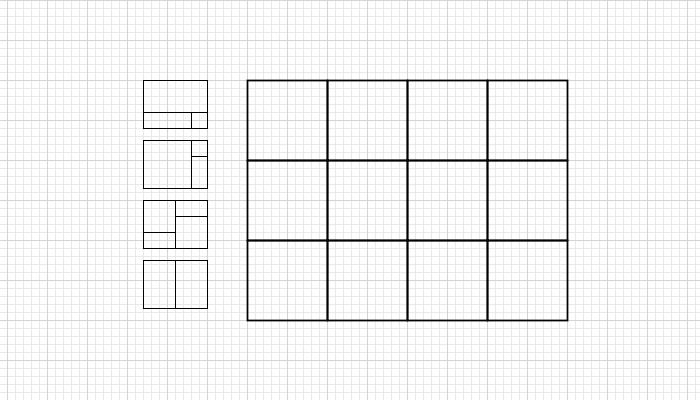

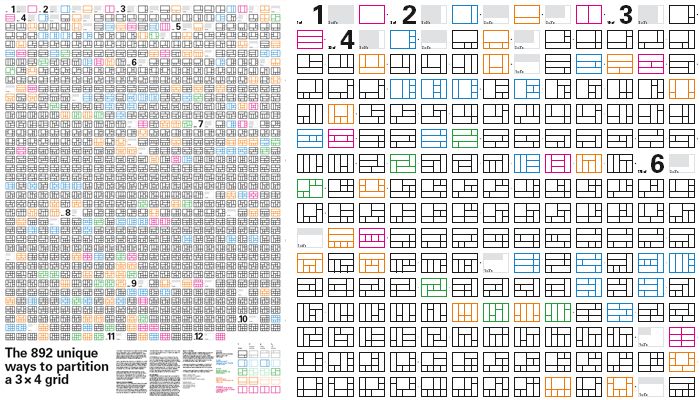

3×4格形成的矩形，可以劃分出892中不同的單元形式。多年來，設計人員使用網格，使得內容的呈現方式不重樣——書籍，雜志，屏幕以及其它很多領域都是這樣的，同時變化多樣的布局也非常美觀。 3×4格是一種常見的例子。然而，即使在這個簡單的例子，也生成令人難以想象的多種形式。Patch Kessler用算法生成了下面的大圖表，不僅為3×4網格，而且對任何n×m的網格。

在2006年Drenttel和Helfand獲得美國專利7124360——計算機屏幕布局系統模塊化的一種方法。榻榻米系統針對矩形矩形，通過3×4的柵格（1×1, 1×2, 1×3, 1×4; 2×2, 2×3, 2×4;3×3, 3×4)），可以得到3164種分割方式。

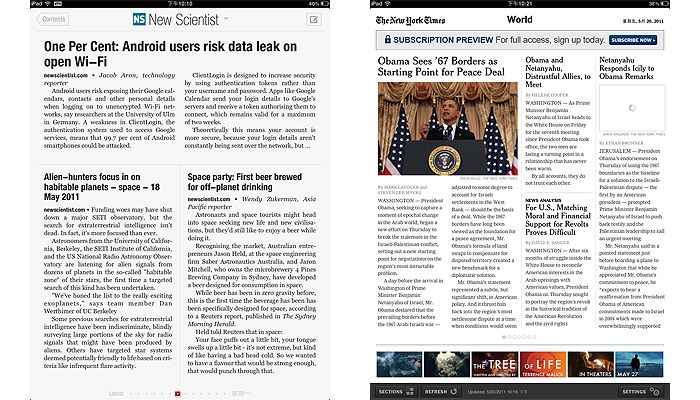

3×4柵格在PAD上的內容應用排版中被廣泛應用，這種劃分不多不少，更加符合視覺留白和視覺空隙的舒適。

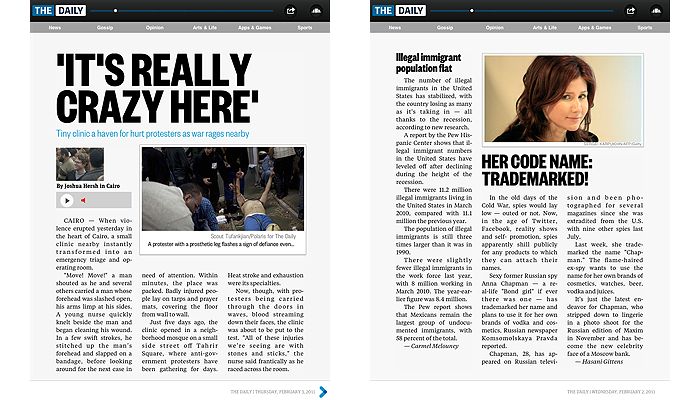

在分欄的規律上：縱向和橫向分割都有兩分欄、三分欄和四分欄。圖片或者標題可以跨欄呈現。這讓標題與內容的視覺層次關系更加豐富。

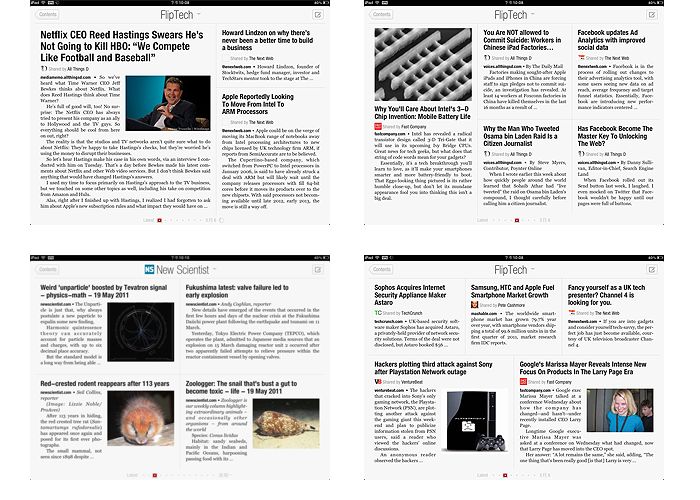

在組合方式上：不僅有常規的分割，同時還有上下兩層組合的可能。比如下圖右下角的界面，上下兩層分別三分欄和兩分欄。

閱讀這樣的應用程序，你會感覺跟閱讀報紙一樣，同時你也會發現，比閱讀報紙更加輕松，每一頁的排版幾乎不重樣，翻閱這樣的雜志探索感更加強烈。

界面布局的新生力量

大家都知道m(xù)etro UI了，在windows phone 7的主屏，應用程序的入口組成了兩列色塊。這種信息分割的方式與榻榻米原理基本一致。這使得扁平化的信息界面有了一種自由、個性化的組合方式。

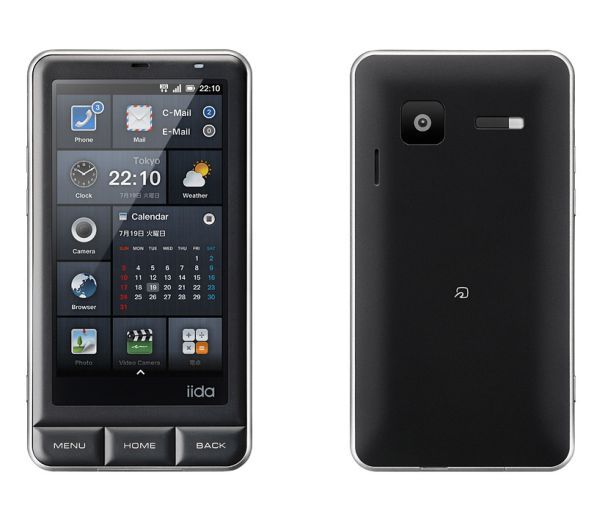

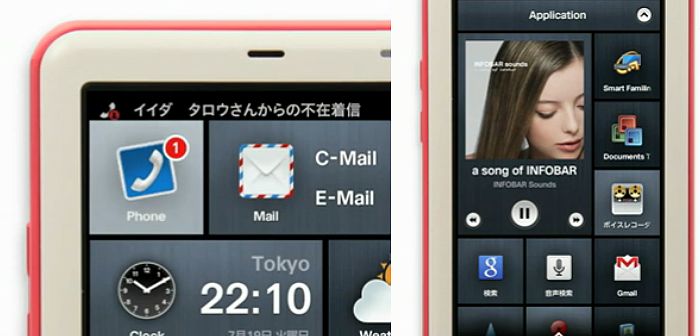

iida INFOBAR A01手機界面設計也延續這種設計思想。在手機的演示視頻中，深度定制的Android手機將首頁變成了應用模塊的拼圖。

有些應用區域帶有實時信息，但你并不會覺得界面雜亂。

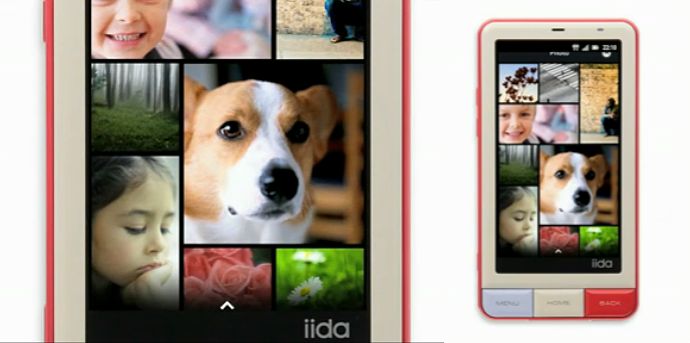

在圖片瀏覽環節，這種分隔創造了更加自然有層次的展現方式。視頻查看http://v.youku.com/v_show/id_XMjY3ODgyMjEy.html

后記：

對于一個UI界面來說，布局是設計的第一步，決定了設計方案的氣質等等。而柵格系統經過五十多年的發展已經深入在UI設計領域的方方面面，并被證明擁有最合理的布局原理。希望這篇文章能夠給你一個簡單的啟示。
