進階學習！視覺設計中的11個經典的視錯覺征象

Lisa ：寫這篇文章目的，是幫助大家理解這些讓人抓狂的結果背后潛藏的原理。你可能尚未意識到，從事界面，logo 或插畫設計時采用的許多技巧，其實源于「視錯覺」。

閑話少敘，這里是常見的11個視錯覺案例。

1. 三角形分割錯覺

選一點，任選一點，來不來？

△ 基于質心對齊的三角形

圖標可能是有誤導性的，分外是由復雜幾何體或怪異外形構成的。一套圖標里，并非每個都對稱，像素級完善或者保持固定寬高比。有的圖標必要手動調整，尤其是，魔性的播放按鈕。

將一個三角形置于圓角/直角矩形邊框中，可能會使它看起來居中位置舛錯。造成這個征象的緣故原由被稱為「三角形分割錯覺」。三角形質心是基于最小外接矩形的。所以，假如你打算把一個點放到等邊三角形高度一半的位置，你會發現它看起來要超過一半。

△ 哪個才是數學意義上的居中呢？

這個魔性的錯覺基于兩個理論：

• 固定縮放比例舛錯

這個錯覺暗含了透視關系，增長了遠距離物體 (比如三角形) 的可觀測大小，就如同在平面透視中看一條道路，頂點在無窮遠，而底邊就像道路最近的部分。

• 重心/中間

假如一名觀察者被要求找出中點，他最終會找出質心來，由于質心上下區域相稱。等邊三角形的質心在它的中點下方，有證據注解觀察者會在這兩者之間妥協抉擇。

為了使矩形中的三角形視覺居中，你可能必要通過計算等邊三角形腰的中點與對角頂點連線的交點，來找出三角形的質點。以下是公式：

△ 計算三角形質點的公式

質點可以被定位在每條邊 1/3 處和對邊頂點的連線。這個體例也適用于許多其他外形。

2. 垂直水平錯覺

這是矩形嗎？照舊長方形？不，是一個正方形？

△ 垂直水平錯覺

正方形是構成任何設計體系的基石。你在 Google, Facebook, Pinterest和Dribbble 都能夠看到它們的身影。

在 Sketch 里按住 Shift 鍵畫出一個正方形，偶然你想看一眼以確認每條邊都是相稱的。假如充足細心，那垂直邊看起來好像比水平邊要長一些，更像一個長方形。但現實上，它確實是 1:1 的正方形。這就是所謂的「垂直水平錯覺」。

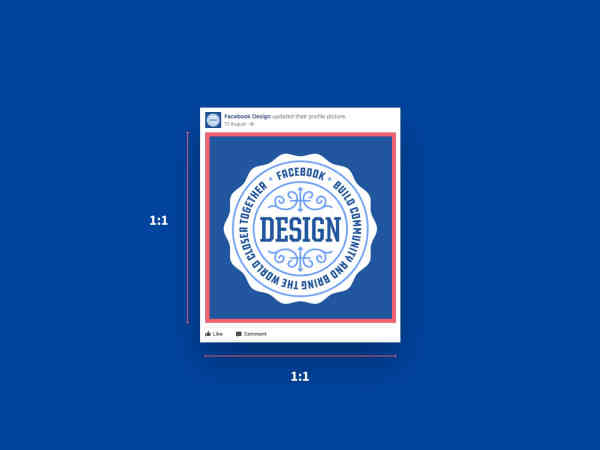

△ Facebook 圖片新聞是 1:1 正方形。

讓人著迷的是，不同的文化與性別對這個視錯覺的感知，是不一樣的。城里人比鄉間人更容易察覺到這個題目（譯者：什么鬼……）。這是由于鄉間人更風俗于居住在圓形的房間里。

3. 馬赫帶效應

一個「并不存在」的陰影投射到物體外觀，會不會是錯覺？

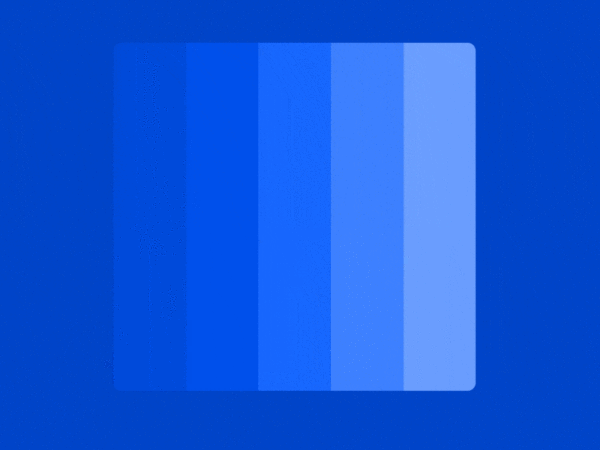

△ 馬赫帶

把同色的漸變毗鄰擺放是一個常見的扁平化設計手法。細心看，你可能細致到一個「并不存在」的陰影出如今兩個對比色塊相接的邊緣。這個視錯覺被稱作「馬赫帶」。圖像并未加入陰影，只是我們的眼睛產生了錯覺而已。

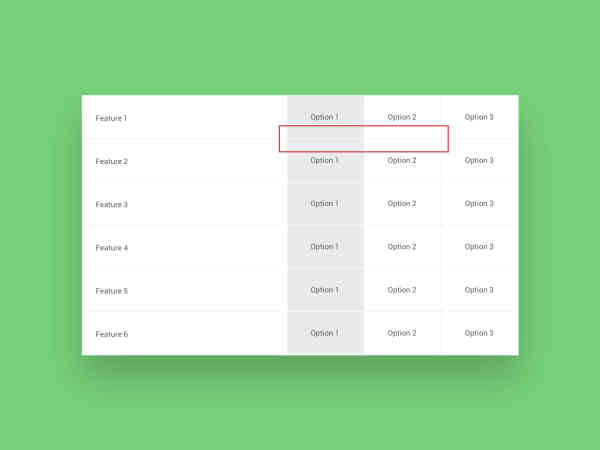

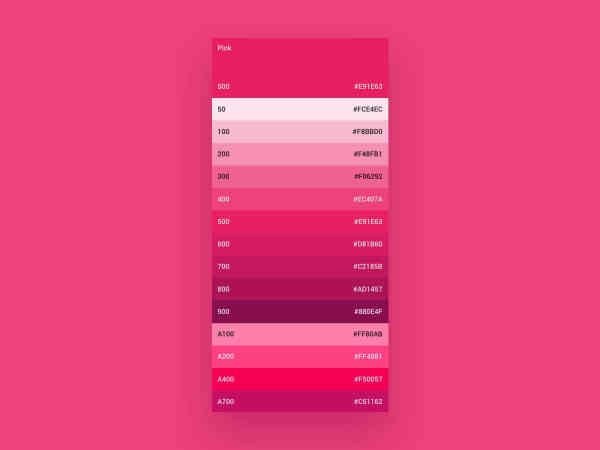

△ 每行的邊緣都出現了陰影

從技術層面詮釋這個征象成因即是生物學上的「?jìng)?cè)克制」，普通的說就是暗的一側顯得更暗，亮的一側顯得更亮。

雖然馬赫帶效應在視覺設計中十分渺小，不過論及它的影響，即便是牙醫都對其感到頭疼。X射線照射到牙齒上生成灰度圖像，用來解析 (牙齒) 非常轉變的強度。假如不細心辨別，馬赫帶效應可能會產生假陽性診斷效果。

4. 赫林錯覺

看起來像活的！

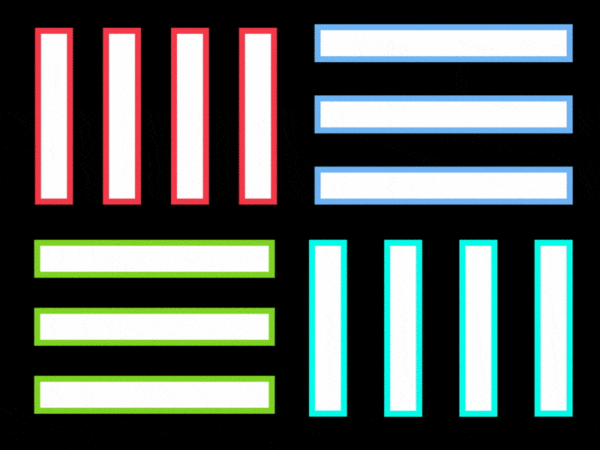

△ 赫林錯覺

你有未遇見過這種 logo：包含許多細線條或者布滿小點的背景圖，當你上下滾動網頁時它看起來像是在移動或者像脈搏一樣跳動？又或者說在某視頻中出現的電視，電視屏幕里包含的諸多波浪線？若如此，是因?yàn)椤改柤y」的干涉征象——兩種柵格紋理相互覆蓋，移動時產生的視錯覺。

案例中的兩個柵格紋理分別是圖像和持續刷新的表現器，從而產生了錯覺。

△ 上下滾動，即可看到震顫結果。

還蠻酷的。雖然摩爾自己并非指代視錯覺，而是干涉圖案。此處 Sonos 標志樣例使用了包括摩爾圖案，赫林錯覺和動視錯覺的手法組合。這種感官技術在歐普藝術 (又稱視幻藝術) 中特別很是流行。

5. 赫曼柵格

出現，抑或不現，這是個題目。

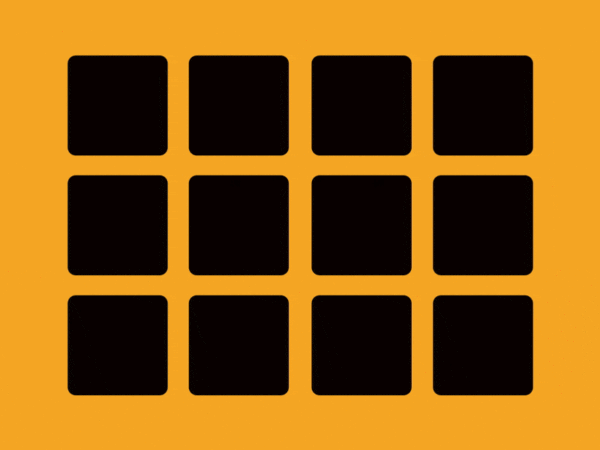

△ 赫曼柵格

赫曼柵格特別很是受迎接，你可以在許多高對比度背景的柵格布局中發現它的身影。直接盯著任意方塊，在四周方塊的交叉口會產生幽靈般的斑點。但當你嘗試轉向那個斑點時，它就會神奇的消散掉。

△ 當你盯著交叉口時，灰點會出現

產生這個結果的緣故原由，和前邊一樣——「?jìng)?cè)克制」。簡單來說，即是愉快狀況的神經元可以減弱四周神經元方向上的視訊號。

6. 同時對比錯覺

兩個分開的方塊亮度雷同嗎？

△ 同時對比錯覺

把兩個同色的物體分別放在不同對比度的背景色上，會使兩個物體呈現出不同的顏色。這種征象被稱為「同時對比錯覺」。在視覺設計世界中，這種征象號稱「對比之王」，而且這個結果對于不同人可能看起來不同。

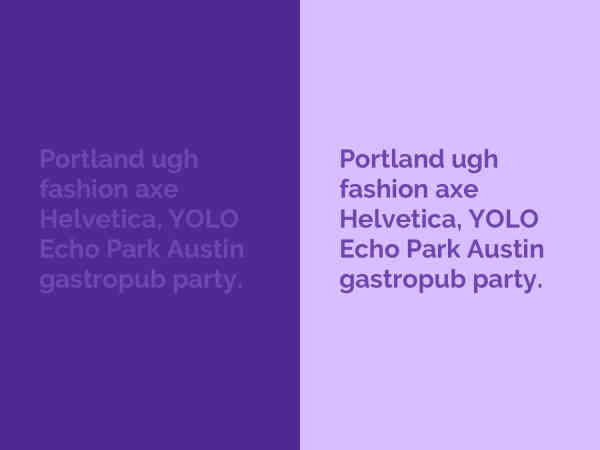

△ 筆墨色彩完全雷同, 但是看起來卻并非如此

這種征象成因沒有科學定論，但有許多相干探索。「?jìng)?cè)克制」同赫曼柵格與馬赫帶一樣也被認為是此征象成因之一。

7. 芒克白錯覺

是眼睛忽悠了我嗎？

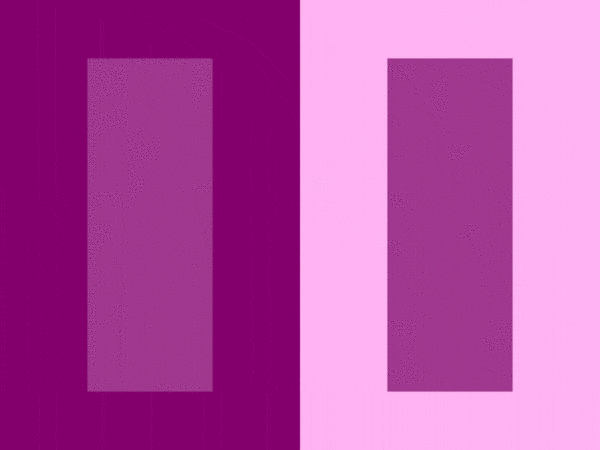

△ 芒克白錯覺

這個錯覺相稱渺小，卻迷人無比?？瓷蠄D，左側的紫色塊看起來比右邊的明度要高一些。但是合并之后，兩側的色塊其實明度是完全同等的。

芒克白錯覺的成因嘛，你猜猜看？

恩，照舊「?jìng)?cè)克制」。

8. 水彩錯覺

誑騙性上色……

△ 水彩錯覺

有幾次，當我給一個外形加上色彩邊框時，不禁新鮮：“我什么時候把背景色也給改了？”。假如細心看，可能細致到白色區域產生了與邊框雷同但是淡得多的投影。但，你其實知道那些淡色投影區域現實上是白色的！

這個征象被稱作「水彩錯覺」，色彩的擴散結果取決于輪廓線亮度與對比度的組合。

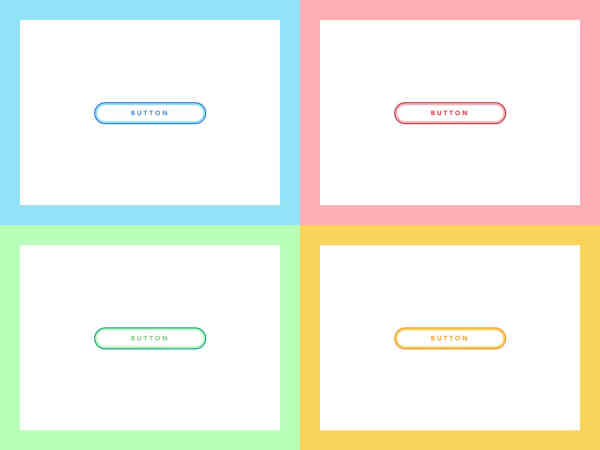

△ 按鈕內的白色區域看起來像是被邊框染了些許顏色

我承認被這個錯覺誤導過不少回，以至于我調出了拾色器來檢查它。

9. 加斯特羅圖形

Size 真的很緊張嗎？

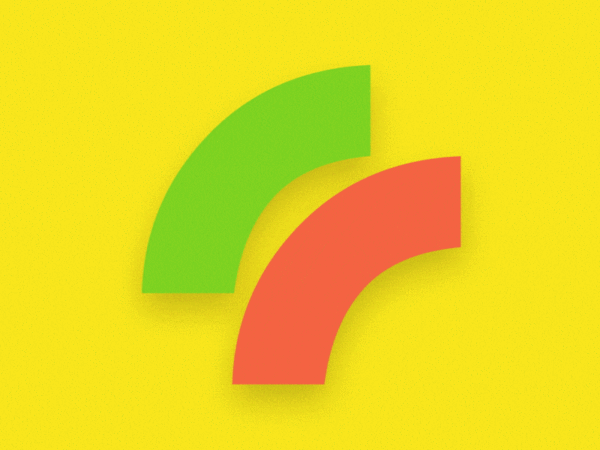

△ 加斯特羅圖形

插畫或 Logo 設計中，會碰到標志或字體需切割成不同外形的情況。上圖的錯覺會在設計對象是弧形時發生。此二元素看著大小不同，但細心檢查一下就會發現，它們完全一樣。

在一幅插畫或 Logo上，不論是個標志或字體必要切割成不同的外形。這個錯覺在工尷尬刁難象是弧形時就會發生。此二元素看起來大小不同，但是細心檢查一下就會發現，它們完全一樣。

△ 這幅插畫在創作過程中，一些本應雷同的圓弧卻看起來比其他的要小

其實這便是周知的「加斯特羅圖形」，也沒有確定的科學詮釋?zhuān)瑸槭裁次覀兛吹礁鞑糠执笮〔煌Ｒ粋€(gè)可能的緣由是，我們大腦被大小半徑的差異疑惑了。換句話說，短邊襯托使長邊顯得更長，而長邊襯托使短邊顯得更短。

10. 康士維錯覺

桀黠的斜面。

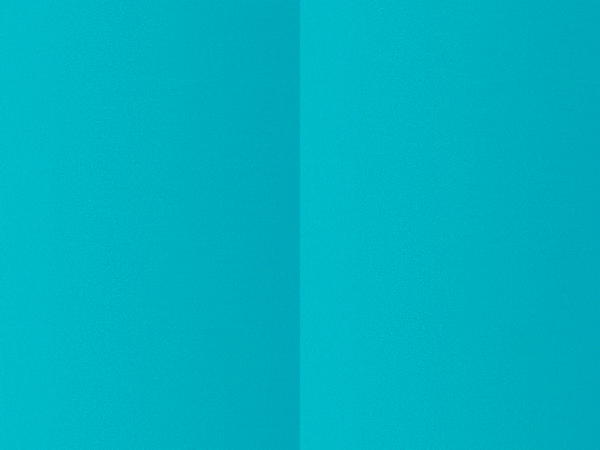

△ 康士維錯覺

「康士維錯覺」用了漸變的同時，也加入了中間線來創造一個圖像，使其一邊比另一邊要暗。但事實是，兩邊是一樣的。當你把每個部分平行排放時，就會發現兩邊現實上完全雷同。

△ 每個菱形都有同樣的漸變，但是它們團體看起來越來越暗 (從上而下)。

這個視錯覺與之前提過的兩個有相似之處，但有兩個緊張的不同：

• 在馬赫帶效應的示例中，結果只在接近色塊邊緣處才出現。但是康士維錯覺影響到整個區域。

• 在康士維錯覺中，較亮部分的邊緣顯得更亮，較暗部分顯得更暗。這統一般的「對比結果」是相反的。

11. 米勒-萊爾錯覺

筆墨亦瘋狂！

△ 對于「視覺補正」最直觀的感知

字體設計師都知道，創造一個字體更多依靠直覺，而非邏輯思考。排字時若遵循數學意義的正確，基于它的公制高度，會使得整個單詞視覺上顯得不成比例。關于「字體力學」的一個樣例中，引入了一個叫「視覺補正」的概念。簡而言之，所謂補正即重新調整單獨字體大小，以求得視覺結果上的平衡感。

△ 沒有視覺補正的話，Linkedin 中的字母「e」和 Amazon 中的字母「z」就無法視覺平衡

看看上邊這些聞名的 Logo，一些字母并未乖乖待在基線和X高度里。字體設計師不得不手動調整每個字母以便達到最佳視覺結果。

我們何以必要在字體設計中運用補正？

由于米勒-萊爾錯覺。這個視覺征象注解將一個V型記號放到線段兩端可能造成其顯得比現實更短或更長，(長短) 取決于V型記號的朝向。這個經典的錯覺證實了人類感知錯誤。

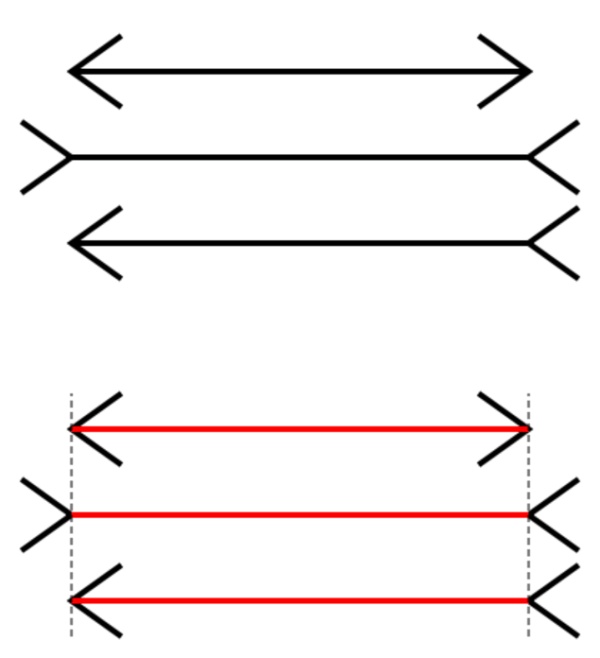

△ 米勒-萊爾錯覺
