網頁設計中圖形設計生成總結

為什么需要矢量的圖形解決方案？

　　故事的開始，主要是從移動平臺的完全崛起說起。

　　大概是在iphone4熱賣開始，移動平臺就開始備受關注，iphone4的視網膜屏幕讓人眼前一亮，也就此正式打開了多平臺的故事。因?yàn)檫h(yuǎn)遠高于原先的顯示設備，使得iphone4能顯示更多的內容，也能顯示更清晰的圖形(智能手機屏幕分辨率普遍高于個人電腦)，然而最直接的影響就是使得位圖收到了挑戰。因?yàn)楝F(xiàn)在圖形呈現在設備上很有可能將不是一個物理像素點對應一個px，他有可能是一個物理像素點對應幾個px，也可能是幾個物理像素點對應一個px。所以像素點的問題在這種情況下被一次次的放大。

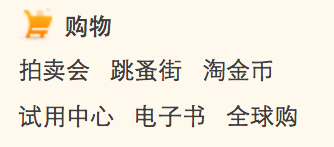

　　?如圖 放大后位圖圖形就失真了，但是字體相對還是清晰的

　　而矢量圖形卻不會出現放大縮小后失真的問題，這就是為什么矢量圖形在現在多平臺的情況下被越來越多利用的一個原因。

　　矢量的解決方案有哪些，為什么會選擇圖標字體作為解決方案？

　　就現在使用的比較廣泛的矢量圖形格式，除了用代碼在頁面上畫圈圈這一解決方法外，用的比較多的就是頁面上的字體和svg圖形兩種解決方案。

　　先來說說svg吧。

　　svg(Scalable Vector Graphics)是一種古老的技術(不過字體應該更古老)，字面理解為可縮放矢量圖形，是一種基于xml的圖形，所以也可以理解為是開發者通過代碼繪制的圖形，所以他不受分辨率影響(沒有馬賽克)。值得一提的是svg可以制作交互響應的動畫，其功能與flash相似，并且現在的html5都內聯svg文件，可惜的是在移動平臺鼠標響應事件可能不能被瀏覽器本地化處理，當然這是后話。

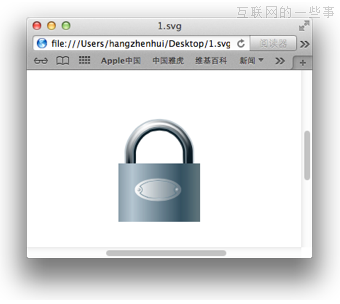

　　svg的圖像

　　矢量字體，當然不必多說，和svg同是矢量圖形，網頁上有文字的地方你就能看到。個人覺得矢量字體最強大的地方就是驚人的承載量。不管你頁面上有多少字，都能輕松加載，當然這得益于字體獨有的編碼管理模式。并且所有的瀏覽器都支持(不支持的話就真的是看毛了)，區別是是否支持自定義字體。

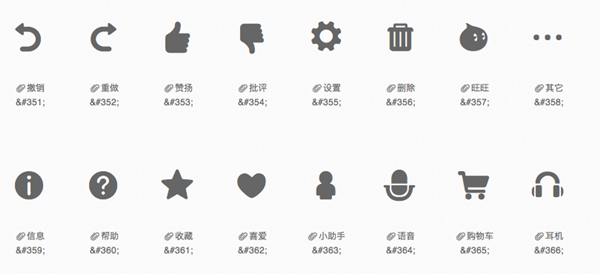

　　iconfont的圖形字體

　　同是矢量圖形，讓我們來看看兩者的共同之處。

　　1、都可以由ai編輯。這對設計師來說是一個很好的消息，作為矢量圖形的霸者，對矢量圖形的處理支持還是比較全面的。

　　2、同不受分辨率限制。怎樣放大縮小都沒有影響。

　　再來比較下兩者的優劣。

　　還是先說下svg。

　　優點

　　1、最大的優勢應該就是對于圖形的處理了。svg的圖形縮放和呈現都不會出現“變形的問題”，不會出現邊緣的不順滑，或者說是比較明顯的毛邊。

　　2、可以承載復雜的圖形。svg應該是支持到了大部分的效果，光一個圖形中可以用幾種顏色和漸變，各種效果都可以加上去，但是請小心他的體積。

　　3、容易入手。繪制圖形相對比較簡單，也比較容易修改和生成。

　　劣勢

　　1、 不易管理。這意味著不太容易集中管理，可不要小看這一個特點，在生成和管理中會損耗很多的資源。

　　2、文件為單獨文件。因?yàn)閟vg文件為單一文件，在頁面的調用和管理上存在很大缺陷。如果一個頁面上有很多圖形，那很有可能會多次請求，不利于頁面加載。

　　3、交互部分一般設計師無法獨立完成。這是因?yàn)閟vg基于xml的原因，他的交互部分是標記語言實現的。現行沒有十分強大的界面編輯器，所以交互部分可能還是得依靠開發者。

　　4、IE6不支持。這個是在中國的硬傷了，不解釋。

　　再說下字體的優劣

　　優點

　　1、管理方便。字體是基于Unicode編碼，每一個字都有獨特的編碼，整個字體是一個文件，需要時只要調用編碼，文件是同一個，也方便修改更新和查看。

　　2、頁面承載能力強。和一個頁面幾百個幾千個文字一個原理，對頁面的承載能力非常強。

　　3、自定義效果。雖然文字的樣式有限，但是通過添加各種樣式依舊能達到一定效果，比如換色，換背景。

　　缺點

　　1、各個瀏覽器和平臺上效果不一。這是一個非常惱人的地方，查看下pc和mac下字體的區別就知道了(ps：windows下14-12的宋體是特殊處理過的，不在考慮范圍)。主要在于邊緣的渲染處理上。詳細內容在后期的設計中會有對比說明。

　　2、圖形表現單一。只能創建一個對象，一個對象只有一種顏色(默認)。

　　由此可見，兩者的優劣都很明顯。最后我們選擇了字體圖形的解決方案，我們是出于這樣的考慮：

　　1、全面支持IE6。我們的用戶仍然有相當一部分沉迷于IE6，這使得很多領域難展拳腳，而字體能夠兼容IE6。

　　2、管理維護成本低。因?yàn)樽煮w的特殊性，使得管理起來非常簡單，因?yàn)閳D形的維護是經常發生的事，通過開發搭建起來的整個體系，能讓人幾乎感覺不到維護的壓力。統一的管理也能防止圖標碎片化。

　　3、在移動平臺上基本不存在像素點問題。一般設備分辨率都高于電腦，尤其視網膜屏幕更加，實際使用中其圖標的物理大小往往都超過16個像素，甚至超過30個像素。

　　4、不需要花哨的圖標。這是我們的圖標風格所確定的，其中也是為了適應性，所以相對形狀比較重要。

　　5、自定義樣式。主要是能夠定義圖標顏色，這在使用中會經常被更改以適應當前場景，支持的內容根據樣式來定。

　　設計

　　?

　　了解了技術背景，我們就開始組織設計圖標。

　　現在各平臺多樣化的同時，各大公司也努力的在做平臺的統一化，并逐漸成為主流。平臺統一成為主流的原因在于多樣化不利于統一的品牌形象，相對資源消耗也比較大，不利于后期發展。這次的圖標設計，也將以這主流思想為核心。

　　設計準備

　　由于設計將在各個平臺產品中使用，各個產品線的設計統一就成為基礎。我們不能像原來一樣自產自銷，而是需要做一樣的東西，給所有的人使用。由于生活化概念的不斷引入，一淘各產品線都趨于走生活化的路線，所以生活化理所當然成為這次圖標設計的一個核心理念，那是一種親近，一種隨和，一種人性。我們打算在這次的設計中通過形狀的造型要素，把情感融入圖標設計中。在大理念的前提下，更細化了其中的設計方向，比如我們的圖標是飽滿的，有親和力的，自然柔和的，表達有力的，他不是尖銳的，復雜的，也不是生硬寫實的，也不會是表達模糊的存在。

　　我們的風格上，力求給人平和，飽滿的感觸，生動而又清晰。我們也有很多的禁區，不能讓她變成模糊而表意不清。

　　增加點擊感和工整度。蘋果的圖標會成為一個個帶小圓角的矩形的另一個原因是這樣的形式會帶來強烈的點擊感，就如現實中的按鈕，自帶的高光還把整個形體加以突出，更像是一個微微凸起的小按鈕了。當然不是說我們的標也是這樣，只是我們?cè)谠O(shè)計的時候會需要注意到圖標在移動平臺的運用，增加點擊感，形體更簡單(為了符合高清屏幕的細節統一，同時也便于擴展)，色塊飽滿。

　　經過討論確定了我們的圖標設計錐形，于是我們開始一個個落實了下去，兵分三路，定時對設計進行匯總。

　　黃金比例

　　在設計中，比例主要參考了黃金比例，即黃金分割。黃金分割一直是自然界一非常神奇的分割比例，他把萬物以一定比例劃分，形成傳說中的最優比例?，F(xiàn)實中有非常多的物體都遵循黃金比例，這一比例不僅用在長度，還用在面積，體積，顏色，透明等一系列固有屬性中。

　　常用希臘字母

　　表示黃金比值，用代數式表達就是：

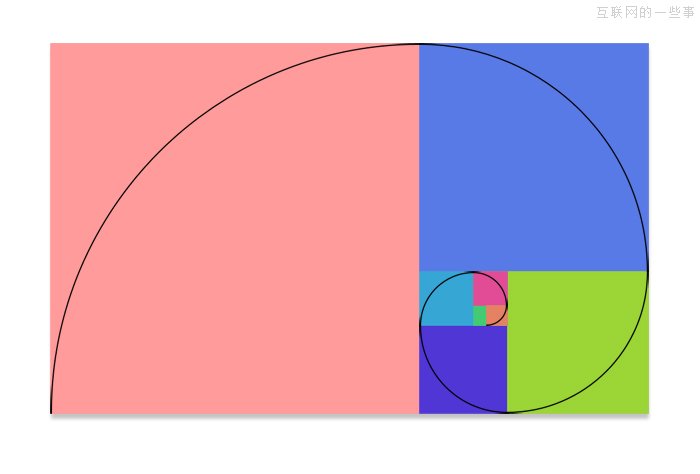

　　上圖為黃金比例的示意圖

　　當然這些是一些枯燥的理論，在現實使用中沒有辦法完全硬搬這一理論。雖然在矢量的基礎上可以豪放的使用大小比例來突出最優效果，在其他很多的設計中仍然在比例上有上下的波動。一般的范圍在0.6-0.63之間。但是在使用黃金分割之前還有一個嚴肅的問題，就是關于字體，矢量 – 位圖 的輸出問題。

　　首先我來解釋一下這個情況。眾所周知，字體在頁面渲染中是以矢量的形式渲染出來的，也就是說，當你的頁面放大的時候，圖片會出現馬賽克，但是字體仍然清晰，當然前提是他真的是文字。

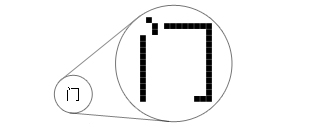

　　這個門字就是類似AI路徑一般的矢量圖形，但是我們不要高興的太早，別忘了我們圖標的使用通常大小是16px甚至更低(比如原先廣告的圖標最小標準為12px)，我們?nèi)庋劭吹降膱D像仍然是由像素點平湊成的字體。如下圖為直接放大的渲染字體，可以看到渲染后仍然是各種像素點，那圖標也會面臨一樣的問題—在一定大小下的清晰度問題。

　　所以最后我們聚在一起，然后經過小的討論，決定使用16px的大小作為新圖標的大小規范標準，統一全平臺的圖標最小使用規范。所以最小的圖標使用就以16px為基準設計。

　　好吧，其實我想說的是黃金比例，有點扯遠了，讓我們拉回來。

　　因?yàn)?6個像素點的限制，掐指一算，分割的一般像素點就是5和8，這樣的比例正好符合。看起來一個很直接的比值，在實際運用中就會顯得有些呆板，因?yàn)樗烙眠@種比例不符合生活化的理念(除非你看到的東西都是一樣的比例)，雖然這難免有些誘人。但是我們還是在設計中參考了這一傳說中的比值。

　　黃金分割已儼然不是傳說，運用上主要有分割比和體積比，以及長度比值。在使用中長度比值會更多一些，因?yàn)榉指罹€(xiàn)往往也有自己的寬度，通常為一個像素。

　　除黃金比外，在設計上還爭取飽滿填充的原則，讓圖標變得飽滿，增加生活感，讓圖標變得更加有點擊感，而且這一原則讓圖標變得更加融合移動設備的操作上。前面說到蘋果圖標有固定的外形框架，更加增加了點擊的趕腳，其實我們的圖標也是類似的原理。尤其在一些接近塊面的圖標上顯得更加突出，往往纖細的結構更適合展示或者指示用。當然，圖標的使用上沒有太過框架的規范，在使用中增加外框也是合理的，這看設計的場景。

　　矢量還原到位圖

　　一陣忙碌之后就有一部分圖標已經設計出來，當然大家都是抽空完成的，非常的辛苦。第一次的匯總也有很多的問題出現，比如設計的細節調整，設計風格迥異，關于這一點，我們實習三人行必有我?guī)煹脑瓌t，由一設計師審核主導和把控設計風格，以防止設計迷失。然后開始把修訂過的圖標開始生產字體文件，開始往線上推。

　　然后就有新的問題了，當然這是很不愿意看到的，不過現實就是這么的實際，除了開始說的矢量到位圖所帶來的清晰度問題外，還有位置的偏移問題，細節展現問題等一系列問題,好在還沒有完全上線。

　　矢量圖形雖然從原理上來說，放大縮小沒有鋸齒，但是呈現在web上，仍然會被渲染成像素點的位圖，所以在低分辨率的情況下，圖標的清晰問題依然出現，所以必須要針對16px大小的圖標進行優化。因?yàn)樽煮w在web瀏覽器中的渲染有些復雜，各個渲染器渲染效果不一，從IE到safari，從pc，到mac，到ios，再到視網膜屏幕，各個平臺和瀏覽器表現效果差異較大，尤其在pc下面，部分瀏覽器還受到顯卡的影響，所以對圖標的優化，我們還是選擇了pc平臺，相對于mac平臺，pc上瀏覽器的渲染普遍比較“骨干”，而mac上會相對比較飽滿，這也是蘋果的渲染差異所致。所以在設計中要把矢量還原到像素，其實就是把矢量當像素在做，在橫線，豎線對齊像素的基礎上，斜線，圓也要以像素為基準來制作。

　　所以在渲染我們還是研究了一把，做了幾個簡單的渲染實驗，來瞄下渲染對比吧。

　　總的來說，是在以矢量輸出并渲染為位圖的情況下，如何保持像素對齊的問題。如圖，同一個設計稿在不同平臺的渲染效果是不一樣的，因?yàn)樽煮w渲染的區別主要在于橫向上的渲染溢出，所以我做了一個簡單的測試字體。

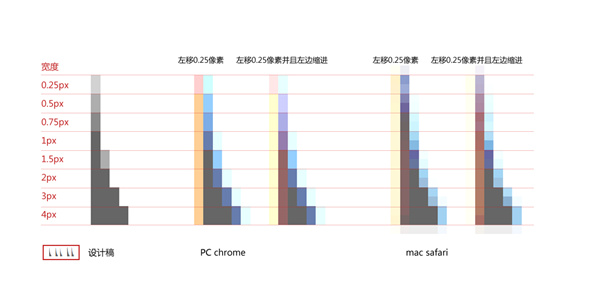

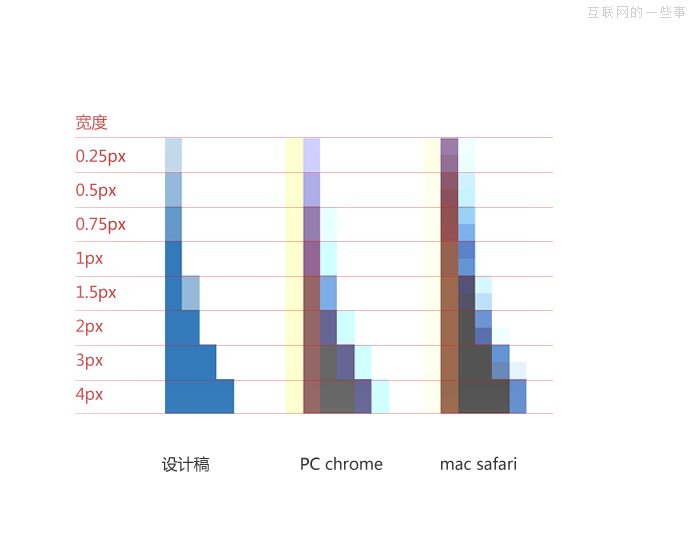

　　在最上方的四格中，寬度分別為0.25px，0.5px，0.75px，1px。可以看出在不同環境下渲染的結果是完全不同的。首先pc端的渲染左邊有明顯的黃色邊，在達到0.75像素后，右邊開始有淺藍色的溢出，而黃色的邊在mac下并不是很明顯，但是藍色的溢出卻非常明顯?？偟目磥?lái)，在渲染上，mac會顯得比較“豐滿”，這樣在小的間隙上，尤其是對橫向的間隙有較大的影響。兩者的渲染在縱向上都沒有什么影響，基本保持了原來的高度，沒有什么溢出。

　　總結一下在兩大平臺的渲染效果，一般情況下，pc下基本沒有差別太大，可以嚴格按照像素的位置進行渲染，周?chē)杂幸绯?，但是?wèn)題不大。但是mac下在圖標右邊有比較明顯的溢出。所以在設計的時候，圖標位置可以略微左移，左移的像素基本控制在0.25px以?xún)?nèi)。

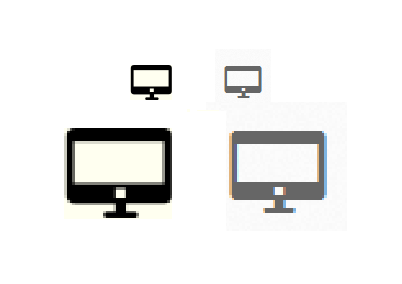

　　這是一個基本的調整方案，但是實用與否還得看效果。上圖中左下角紅框內為實際渲染的效果圖，右側為放大比較的圖形。這次的圖形都做了0.25像素的調整，可以看出兩種渲染結果又不一樣，這次在pc下產生了比較大的影響，甚至有時候會出現像素亂入的情況，而mac下得到了一定優化。

　　不過話說回來，大家應該知道m(xù)ac下渲染的圖形會比較圓潤，所以最終的結果是：我們要優化有縱向間隙的圖標，以爭取在mac下不會出現“抱團”的效果，主要依然針對PC平臺像素優化，這也是主要的用戶群體所決定的。

　　移動平臺由于像素密度比較高，圖標沒有明顯的溢出(幾乎是完全沒有)，所以不存在這些問題。而且在移動上，尤其是手機，用到16px圖標的情況比較少，因?yàn)?6px占地面積太小，也起不到指示作用，同時也難以點擊。

　　在新一輪的設計中不僅僅是注重了渲染效果，在原本設計稿中也更注重像素的精確問題，畢竟走好每一步才是關鍵。

　　在設計中解決像素問題。

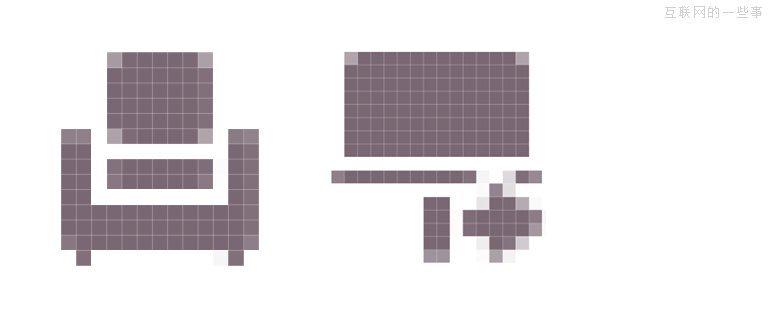

　　在設計中經常要對齊網格，因?yàn)樽杂衫L制的時候會出現虛邊，降低了圖標質量，對齊網格繪制可以解決圖形模糊的問題，圖標細節精度可以達到像素級，讓設計師將精力更多的集中在創意表達層面，不必因?yàn)閾?dān)心模糊而謹慎的去操作，從而提高工作效率。

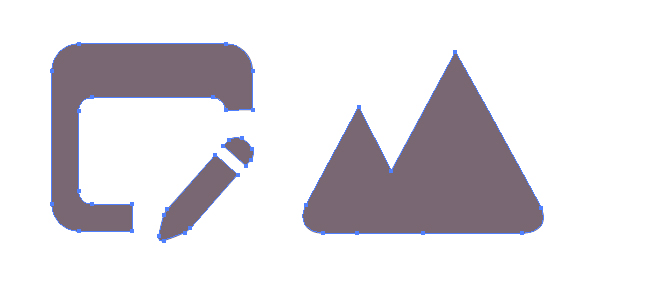

　　圖中可見定點占一個像素明顯會比較尖銳清晰，夾雜在兩個像素之間就會相對模糊。其次，斜線的位置也會影響清晰度，基本上斜線的位置和像素相切，圖形會略微清晰，同時，大小也回略有所別，因?yàn)樗闹艿木€(xiàn)位置不同，形成的體積會略有區別。所以針對不同的情況，應選擇盡量清晰的解決方案，在保證清晰的基礎上，也要保持原有的形狀。

　　其他的設計細節

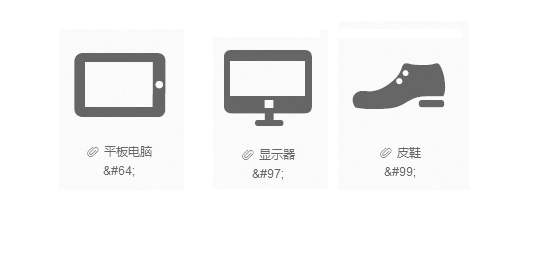

　　在長期的設計中，漸漸形成了一些體系，最明顯就是外圓角的半徑大小。

　　圓角：鑒于圖標使用的場景可大可小，外圓角的大小基本維持在兩個像素，內圓角基本是半個像素或者半個像素以?xún)?nèi)。圖形并不采用全部的圓角，內部原則上保留部分圓角，同時用到不少直角甚至角度更小的角。

　　線條：線條粗細中，主要線條基本維持在兩個像素，部分細節的切割會采用單像素的寬度。

　　體積：當很多圖標聚集在一起，或者排列在一起的時候，大小的重要性就被凸顯出來了。圖標本身不能用強制的大小數據來判定大小的區別，因?yàn)椴皇撬械膱D標都外形一致，都易于歸納形體。在幾次的總結上，大小基本總結為像素容量，即以像素點為單位的圖標容量來衡量。這可以理解為像素和空白比，不過基于像素點更為直接。

　　和一般制作不同，圖標字體的生成需要準確的像素點位置，因?yàn)樵谟?jì)算位置的時候會把控制點以及控制桿計算在圖標大小范圍之內，防止出現位置不準確的現象。

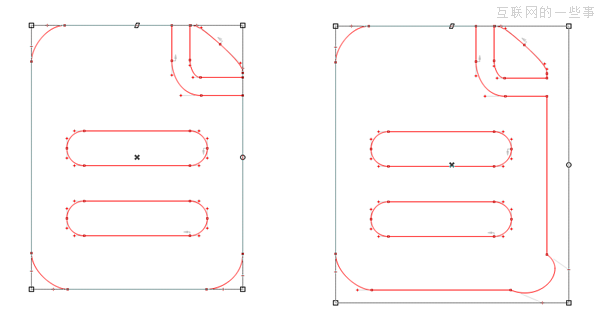

　　如圖，如果控制桿方向不對，會造成大小調整時大小不準確，這時調整大小就需要借助輔助線，因?yàn)樯蓤D標字體需要一個相對比較長的流程，輔助線在軟件中位置一般不夠精準，在調整輔助線上浪費比較多的時間會延長字體的制作和生成時間，消耗多余的成本，所以在制作的時候，需要解決控制桿的問題

　　如圖控制桿如果方向位置都對的話就會簡單很多，在整個大小的控制就會精確不少，對于圖形的定位就要方便很多。

　　繼續努力

　　以上是一淘u(píng)x圖標委員會的圖標設計經驗總結，這是一次工程浩大的全平臺斗爭，我們會繼續努力，解決新的問題，與新技術一起與時俱進。

　　生成

　　在設計結束后，我們就運用工具來實現我們的設計。

　　Fontlab就是一個能夠生成矢量圖形，并且在頁面中被當做字體載入的軟件。

　　FontLab是一個專業級的字體編輯軟件，廣泛應用于字體設計人員和排版印刷業等專業場合。它能夠?qū)σ延械淖煮w進行修改，也可以完全按照要求重新設計需要的字體。

　　本文就基于一淘本次的圖標字體化設計經驗來分享下在使用fontlab下制作圖標字體的個人經驗總結，故適合使用fontlab來設計生成圖標的同學查看參考，其中我們的設計在ai中完成，也可以用ps制作路徑，但是必須從ai中把路徑粘貼過去，字體在fontlab中生成。本文中的部分內容會影響到設計。

　　好了，了解了字體格式的大背景和出現的原因，就開始下一步吧。使用fontlab來實現設計。

　　在此之前，先申明使用環境：

　　所有圖形都是從ai中粘貼過來，如果ps先行制作，可以從ps粘貼到ai先。

　　1 圖形的大小

　　這里指的大小不是設計的大小，而是導入(粘貼)到fontlab里的圖形大小。在生成中，這是第一步，同時也是很重要的一布。

　　在想象中，大小也許不是什么關鍵的問題，不是說矢量的么，矢量不就是可以大可以小，但是事實并不是這樣。作為第一步，圖形的大小非常重要。首先是兩者單位不同，其次可能和fontlab錄入格式文件的精細度有關，fontlab的細節承載度有限，細微的細節在外部導入這樣的模式中，沒有達到一定彎曲的形狀將被忽略，結果就好像ai的臨摹一樣。

　　可以看出在10倍大小的時候，部分細節仍然有點缺失。原圖是一個16px的圖標，可以說是變形的有點慘不忍睹。

　　放大后的原圖(16px大小直接粘貼進去的樣子)

　　所以結論就很簡單了，必須要先放大原圖，放大的值在一定倍數以上，倍數的多少取決于圖形細節的多少。一般來說放大的倍數至少要在20以上。不過保險起見，可以過百。代價就是放大的圖形會使文件一定程度的增大(相差一般是會在1k內)，然后再粘貼到fontlab(fontlab統一縮放不夠方便，建議在ai中統一操作)。所以我們要盡量保證在設計的最后階段，把圖形放大到一個絕對可以承載圖標細節的大小。

　　話外音：Fontlab 采用 UPM (Units Per eM/元素單位)來測量字體，兩者存在一定的差值。但是因?yàn)槲覀冏龅氖菆D標，所以不用對于高度要求過于苛刻(如ascender，baseline等，都可以在文字信息(Font Info)中的Metrics and Dimensions ,key dimensions選項卡中設置，如果是設計字體，則需要嚴格參考這里的設置)。

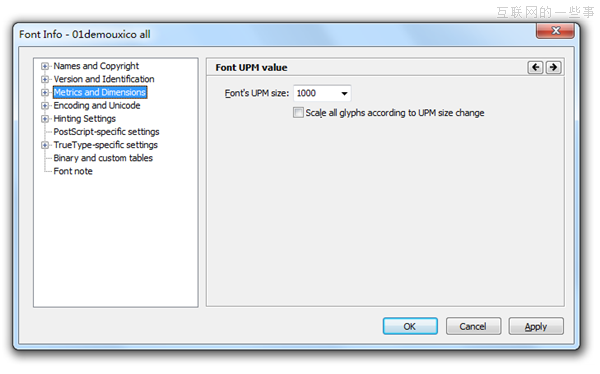

　　在這里，將介紹一個非常重要的參數，Metrics and Dimensions。理解為尺寸設置即可，這個值很重要的原因是，當你不滿足你的圖形大小的時候，通過調整這個值，可以適當優化圖形體積大小。選一個復雜的圖形，然后就可以開始嘗試了。說的簡單一點，就是通過這個換算，來轉換圖形大小，具體嘗試一下就清楚了。

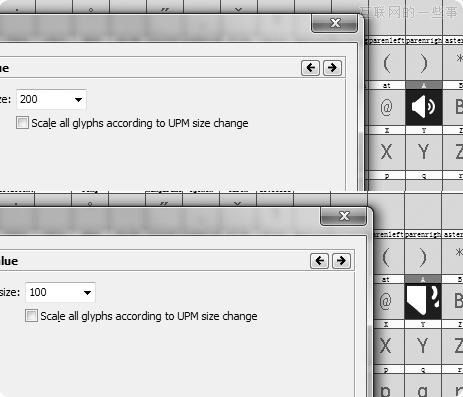

　　如圖兩者的圖形大小沒有改變，而輸出的圖形大小則改變了，所以這個值就是一個大小的換算值，原來圖的大小除以這個UPM size(只是一個大致的關系，不是精確的換算)，得出最后輸出的圖形大小。

　　通過這種換算，可以有效的減小圖形的體積，當然也不能太小，你懂得。

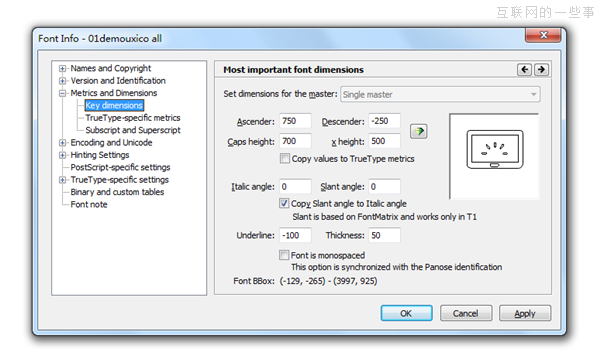

　　如圖還可以設置字高等細節參數。

　　2 腰圍有多粗-圖形的寬度

　　圖標的高度是不受限制的，在fontlab中，只對寬度做設定(確切的說是有影響)，整個圖形以中點為中心擴散。雖然理論上可以做無限大的圖標，但是實際上過大的圖形仍然會造成一些未知錯誤。恩，還是來說說這個寬度的原理。因?yàn)槭亲煮w生成工具，定義的內容自然就是字寬，字寬直接影響字間距。把字體換成圖形，影響的也一樣是相互之間的距離，如果圖形超出距離的限定，則很有可能出現左右重合的現象，同理過高也可能出現上下重合，不過上下重合的概率不是很高。

　　究竟寬度的影響在哪里?寬度的影響就是：

　　1、決定你的作品是否等寬。顯然這個問題在閱讀文章的時候更被關注，但是想想你的圖形將被放在哪里，通過怎樣的技術，你就會知道該用怎樣方式。

　　2、變形或者選中狀態下可能會不完整。超出寬度的部分在頁面的渲染上會有一定的問題，比如放大的時候，超出的部分可能會不能渲染，或者在其他動態的時候，也會莫名的消失。

　　如圖右邊的邊界線截掉了圖形的一部分，所以實現以后被截掉的部分容易丟失

　　3 沒有多余的觸須-界定框大小的控制

　　界定框，就是對圖形進行調整的大框，在ps里按下Ctrl+T就能看到該尊容(fontlab中是Ctrl+9)。通過使用界定框來移動和縮放對象，以便于準確的擺放圖形。本來界定框的大小并不難確定，但是在fontlab里卻不一樣，多余的觸須(操作手柄)也會影響到界定框大小。我會把他單獨拿出來說是因?yàn)檫@很值得注意，尤其是一些帶圓形的圖形，有時候?yàn)榱耸∈掳褜?duì)象全部旋轉(實際只需旋轉圓以外的內容，但是看起來圓被旋轉后也看不出變化)了，然后在fontlab里你就會發現，界定框很有可能會因?yàn)槟阈D(zhuǎn)了多余的對象而改變了原本的大小，甚至偏離。最直接的影響就是使中心(圓心)變得不再準確，邊界變得模糊(對齊的時候，沒有那么方便了，誰試誰知道)。

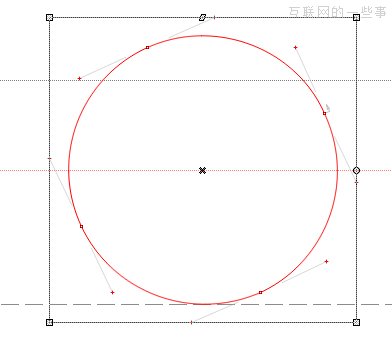

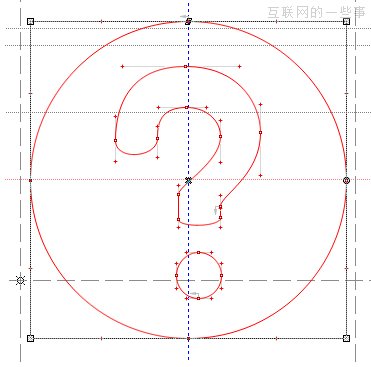

　　如圖，控制桿的大小會影響界定框的大小，從而動搖中心點。

　　4 沒有線條的世界-封閉的圖形

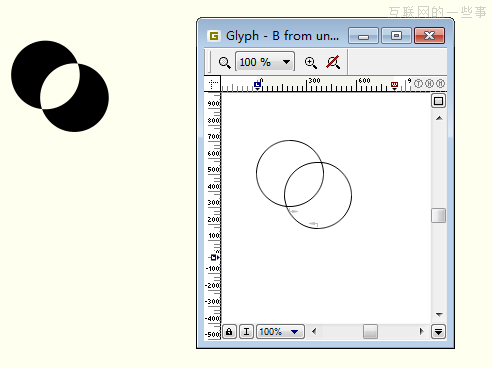

　　和ai不太一樣的是，fontlab里沒有線條，也沒有復合圖形，雖然他也可以復合。通過粘貼進來的圖形必須是單個的圖形，同時也必須是封閉的圖形，你就不用指望把一條纖細的線條拖進來享用了。復合的圖形你必須要經過合并，可以用fontlab來合并，當然如果你能把復合的圖形粘貼進來的話，因?yàn)檎迟N對復合圖形無效。說到這里，復制粘貼的方法對于沒有填充顏色的圖形也無效，這是個很有意思的特點，所以粘貼之前要擴展或者合并為一個單一的圖形，并且記得上色。

　　而未封閉的圖形么，在fontlab中是無法顯示的，不過在編輯頁面，fontlab會很小心的標出你圖形的未封閉節點的位置。

　　如圖圓形的下方有一個叉，表示圖形沒有封閉，所以右側的字體窗口無法顯示該圖形

　　兩個圖形默認的組合

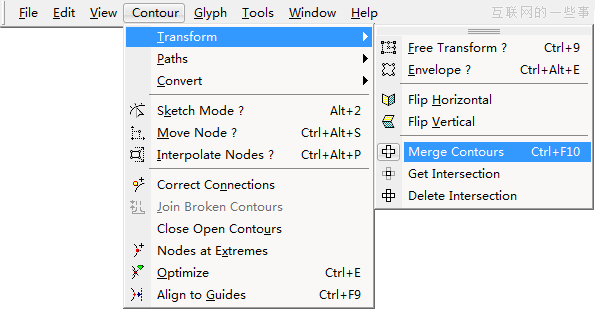

　　fontlab也可以處理簡單的合并，組合圖形的形式可以在菜單上設置，ai中不做闡述

　　可以進行不同形式的合并

　　雖然支持幾個圖形的合并，不過依然建議是圖形越少越好。

　　5 調整的最大幫手-輔助線的使用

　　輔助線依然是非常重要的，因?yàn)闆Q定了對齊，而對齊則與很多重要的屬性聯系在一起，比如對齊，清晰度，

　　在fontlab里很麻煩的一點是，界限和輔助線的區別不是很明顯，但是長時間的使用和批量的操作實在是離不開輔助線這個東西。創造輔助線的形式和ps以及AI一樣，所以上手非常簡單。一般來說剛剛創造的輔助線是藍色的，這個時候是叫做本地輔助線(local)，主要是針對本地，也就是當前圖形的輔助操作。這時的輔助線不會在其他圖形中出現，但是有時候這并不是我們想要的。簡單來說，比如我們用輔助線創造的是一個統一的高度，或者統一的寬度，那他就需要在所有的圖形中顯示出來。要把輔助線轉換到全局也很簡單，直接右擊輔助線，選擇Global就可以。這時候輔助線會變成紅色，并且可以在其他圖層看到。但是在經常使用之后就會發現還有一個問題，就是在使用中有時候誤操作移動了該輔助線，然后所有圖層的輔助線全部被移動了。這時候就需要一個鎖定的功能，這也不難，在試圖(View)中的鎖定圖層中鎖定輔助線就可以了。然后所有的輔助線(除了標注寬度的，那線從一開始就是灰色)都鎖定了。當然，需要修改輔助線的話需要解鎖，不過鎖定狀態仍然能創建輔助線，只是不能修改。

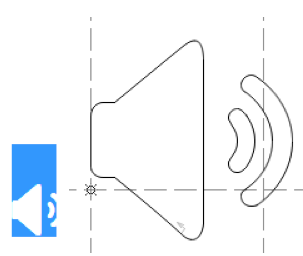

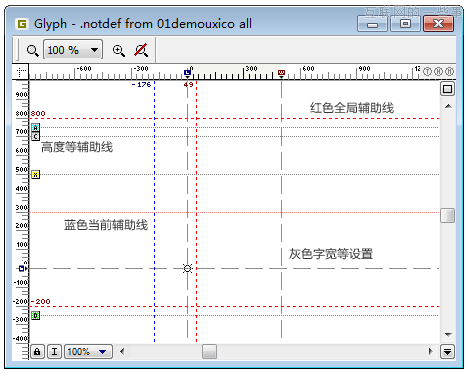

　　輔助線的簡易說明

　　6 檢查作業-圖形的復查

　　到底圖形現在是什么樣子的，fontlab可以直接查看已經制作的圖形，不過fontlab在渲染的時候顯然沒有把圖形當做字體，其效果就好像是在ai中查看的感覺。如果這個時候你自我感覺良好的話，那就對不起了，在頁面上很有可能會是另一個她。因?yàn)閣eb瀏覽器可不會把他當ai文件來渲染，對瀏覽器來說，他就是字體。甚至是mac平臺上，也會不同程度的出現雜邊的情況。

　　也有一種理論是，根據渲染的效果，來改變?cè)O(shè)計的樣式。聽上去不錯，展現出來的效果是最好的就行了。但是這樣的結果最直接引發的問題就是設計稿和實現的不統一，也就難以管理。

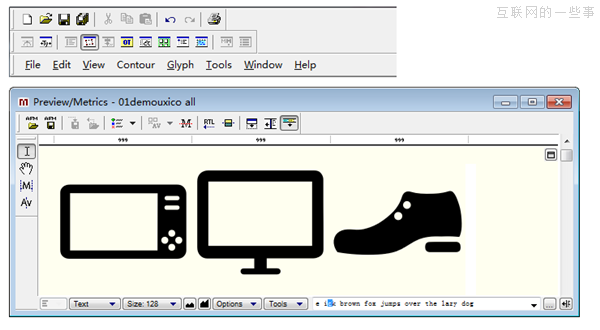

　　制作時的預覽，這是其中的一種預覽形式

　　實際效果

　　上圖為設計效果細節和實現細節對比，左邊為生成是的樣子，右邊為瀏覽器渲染(使用中的狀態)，可以看到邊緣是不一樣的渲染結果。

　　其實我想說設計和實現在這個環節是不可調和的矛盾，總會有些差距。就現在來說，具體影響的條件有：瀏覽器，系統甚至硬件(有點匪夷所思，但是確實有些瀏覽器對硬件很敏感)。在這里不一一闡述之間的巨大差別，不過之前在設計總結中曾經粗略的探討過這個問題，總之結論是：小心像素點，注意斜線。

另一篇圖標字體設計的文章中已有闡述 http://ux.etao.com/posts/399
