輕松畫圖標！一分鐘玩轉PS路徑描邊

Photoshop的路徑工具和鋼筆工具，很容易被人忽視，功能很強大，一直很低調。今天咱一塊嘮嘮怎么用路徑和鋼筆，快速繪制簡易線狀圖標，這個看了都能做奧?。。。∧呐率堑谝惶鞂W(xué)PS，也能做到。

有人說UI難學，摸不到門路，那就從這一課開始吧。

（心急的同學，直接翻頁到中下位置，教程部分即可，先練練手）

大背景：扁平化下的極簡主義

自從蘋果家扁平化后，整個世界都扁了。似乎被人們?nèi)恿撕芫玫臉O簡主義，一夜之間又流行起來了?？戳讼旅娴模遣皇呛芮逍?，很直接呀。這樣的圖標適用于底部的標簽欄中，及其頂部的左右按鈕上。也許有人會說：這也叫圖標，不就是些線條嘛嘛。呵呵，可別說，現在很多人就是好這口。在這樣一個信息爆炸，App滿天飛的年代，高效簡潔自然有市場。扁平化代表了高效，我就是我，不需要多余的思考。





一、任務

這些線性圖標難做嗎？讓我們分析一下它們的結構。



尺寸規格：一般線條為2px，也有的加強為3px的。

風格：線條簡單，圖形指示意義明確。

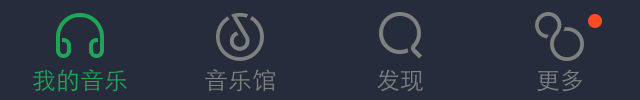

2px的圖標





3px的圖標









二、任務分析（思考和困難）



繪制不難，怎么快速繪制才是關鍵。

大家思考一下，這個線形圖標是怎么做出來的呢？



很多同學會想用Illustrator進行繪制圖形，但這樣并不方便。在AI可能會出現繪制完后拖到PS中進行調整，會導致邊緣線的大小變化，容易導致像素對不齊等情況。在迭代過程中不好保證圖標描邊大小的統一性，只能一個一個的到AI中進行更改非常的麻煩。折騰了半天畫個線性圖標，實在有些浪費。



如果用PS可行嗎？先不要馬上否定，好好想想路徑工具和鋼筆工具。

是用圖層樣式？選擇工具？有人想到了樣式描邊的方法。貌似不行，因?yàn)槲捶忾]的圖標，用樣式描邊做出來卻是封閉的...

那么問題來了，用封閉路徑制作出來的圖標在進行縮放時形狀也會相應的等比縮放，這樣會導致在需要不同大小的圖形時，因縮放還需反復調整圖標的路徑邊緣才能保證圖標線條的一致性。因?yàn)檎讏D標要求線條都相對統一，調來調去太浪費青春！





好了，不拐彎抹角了，下面就給大家介紹一個構圖快、一學就會、包教包會的方法。



記住三點：一是形狀工具及填充，二是描邊效果，三是用鋼筆錨點工具刪除無用路徑。

采用的構圖方法：減法。





其實在PS CS6出來后就已經新增加了一項描邊功能。使用這個工具能使圖標畫出來非常的便捷，在繪制圖標中主要有下面幾大優勢！





1.提高了圖形的描邊質量，描邊更為圓滑。



我們?cè)诶L制圖形采用圖層樣式做描邊效果時，如果用到較大的數值，描邊會產生分塊曲線，邊緣有鋸齒感。那么我們通過矢量描邊處理可得到完美的結果。我猜測這是因?yàn)?，矢量描邊是由原始的矢量形狀圖層數據而來，而圖層樣式的描邊是由該形狀的位圖蒙版而來。二者采用的是完全不同的技術，這樣就可以想明白了。

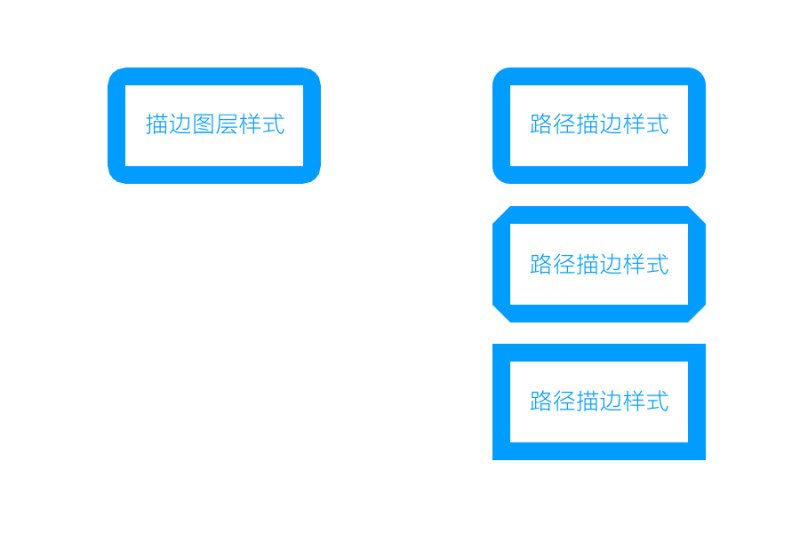

2.多種角度功能，在圖標繪制中更為自由



使用常用的描邊圖層樣式只可以是圓角的效果。但采用路徑描邊樣式可以畫出圓角，斜面，或者斜角。這會大大減少繪制圖形的工作量。

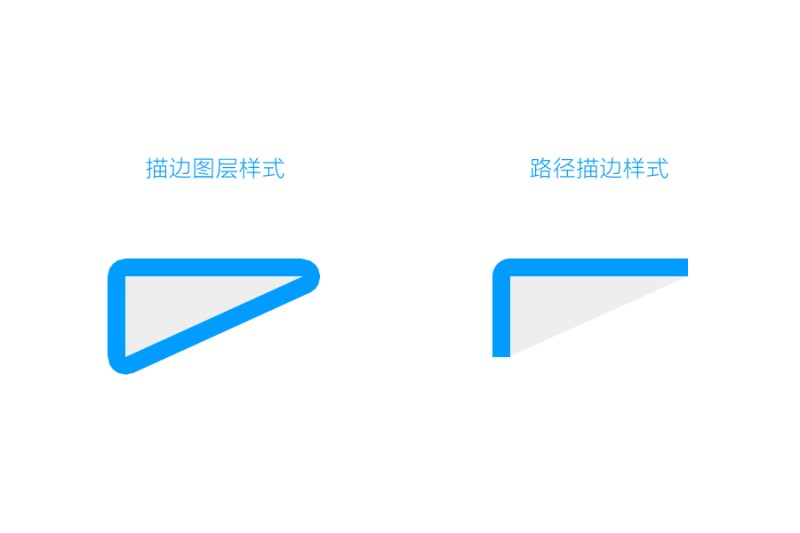

3.通過描邊路徑可以繪制開放式的路徑圖標



　　我們?cè)谑褂脠D層樣式描邊的時候會出現以下情況，描邊都是封閉的。而繪制圖標時會用到間斷的路徑。這時候可以采用路徑描邊樣式，是支持開放路徑描邊的。







三、PS繪制線式圖標詳細過程



繪制路徑時用到的工具：



 鋼筆工具——繪制路徑。
 路徑選擇工具——調整路徑大小使用。
 直接矛點選擇工具——調整矛點位置。
 轉角工具——調整路徑圓角和角度使用





捎帶腳了解幾個快捷鍵，方便在作圖中的使用。在選用鋼筆工具繪制后你可以用Shift/Ctrl/Atl來回切換出需要使用的直接選擇工具、錨點選擇工具、倒角工具。









下面就一步一步教大家畫線式圖標。為了讓初學者看明白，我盡量寫的詳細些。







1. 在ps中新建一塊畫布。（快捷鍵：ctrl+n）

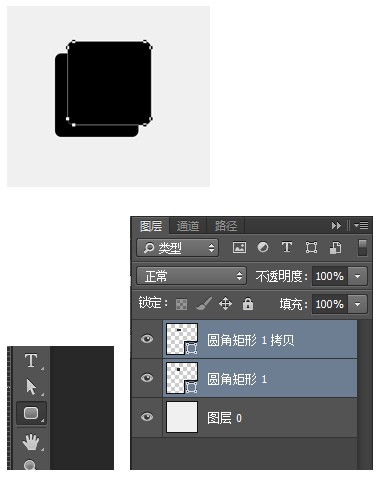

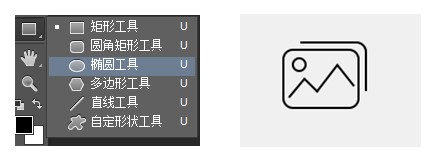

2.用矩形路徑畫出兩個矩形（快捷方式：畫一個圓角矩形，然后按住Alt鍵拖動圖層即可進行復制）。





3.使用 框選所有的路徑，找到PS右上角的填充和描邊，把填充隱藏，描邊設置2個點像素。

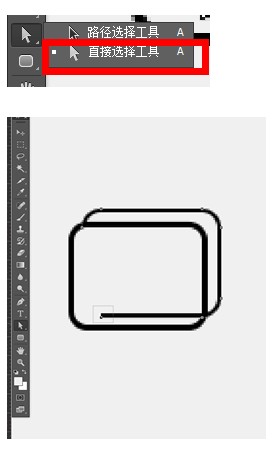

4.使用直接選擇工具刪除多余的路徑錨點，從而去除多余的路徑線。







插播提醒：在需要?jiǎng)h除中間一段路徑的時候，需要先用鋼筆工具進行添加錨點，然后用直接選擇工具選中進行刪除。



如下，我想刪除紅色區域的一段路徑怎么辦？

我們繼續??！







5.使用橢圓工具繪制太陽（繪制過程中按住shift鍵即可畫出正圓），鋼筆工具進行繪制山脈部分。

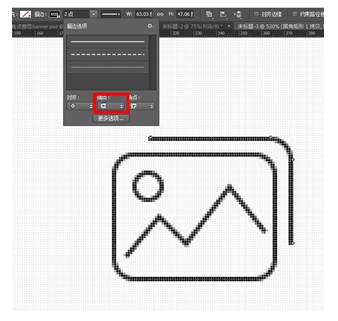

6.完畢后調整路徑描邊的起終點的樣式為圓角或直角。

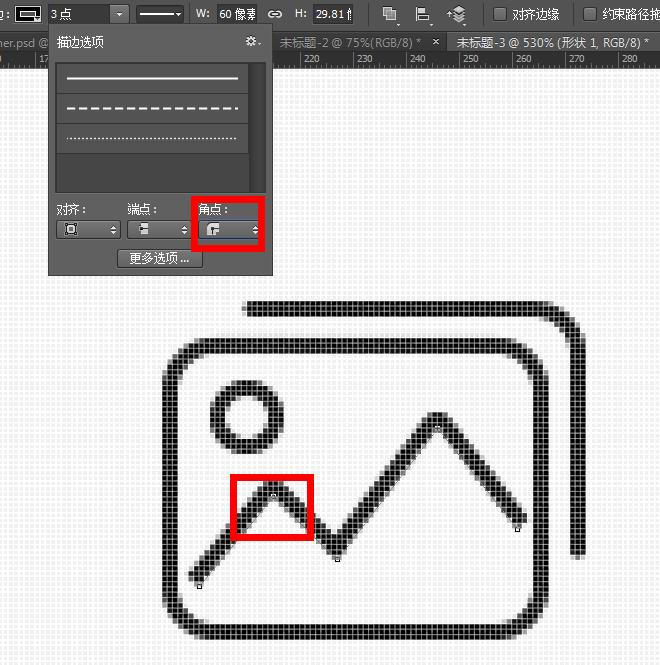

7.選中需要調整的角，再使用描邊選項里的角點為圓角，使圖形更為圓潤。







這樣一個圖標就完成了。







用路徑描邊還能區分圖標的立體感。不同粗細描邊的形狀結合使圖標更為豐富化。







四、后期修飾：讓線條更圓滑

路徑邊緣的修正會給整個圖標精致的感覺，尤其是出現單獨線條和折角的時候，顯得尤為重要。

路徑描邊還可以根據你的需要進行對其模式的選擇，在路徑外進行描邊，還是中間，還是內部描邊。這在路徑描邊圖形的繪制中會經常使用到。





小結：

有時候真的是我們想多了，總想學一些復雜高級的東西，而基礎的往往被忽視。



課后小作業：

找一套線性u(píng)i圖標，一個一個模仿。
